Name: IE-9320-24T4X-E Cisco IE9300 24 Port Copper Downlinks with 4 10G Uplinks, NE
Brand: Cisco Industrial Switches
SKU: IE-9320-24T4X-E
Price: 9999 VND
Availability: InStock
Rating: 5 (22 reviews)

Hỗ trợ trực tuyến

Hỗ trợ tư vấn

CCNP, MCSE

0909648899

Hỗ trợ kinh doanh

Mr. Quốc

0917684899

Ms. Vy

0906641689

Ms. Huyền

0917993131

Ms. Mỹ

0915793030

Hỗ trợ kỹ thuật

Mr. Hậu

0834452514

Mr. Lực

0913563710

Mô tả sản phẩm

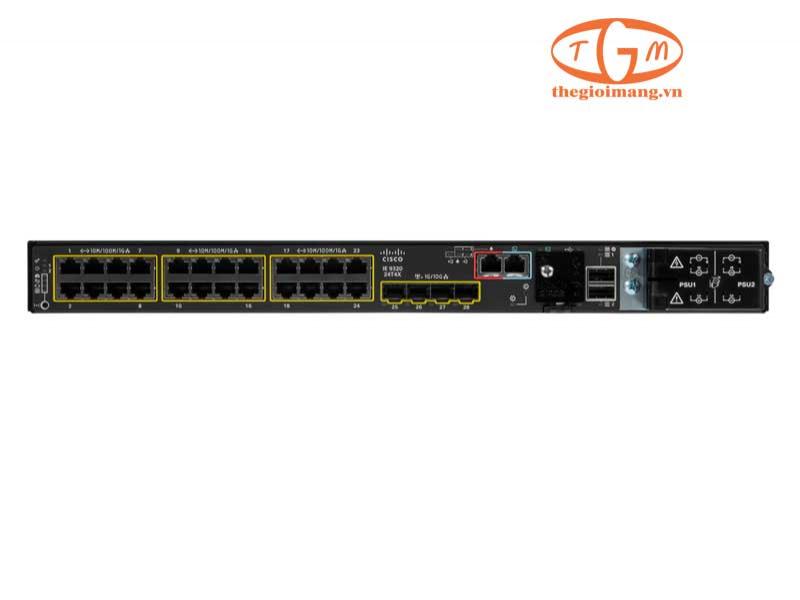

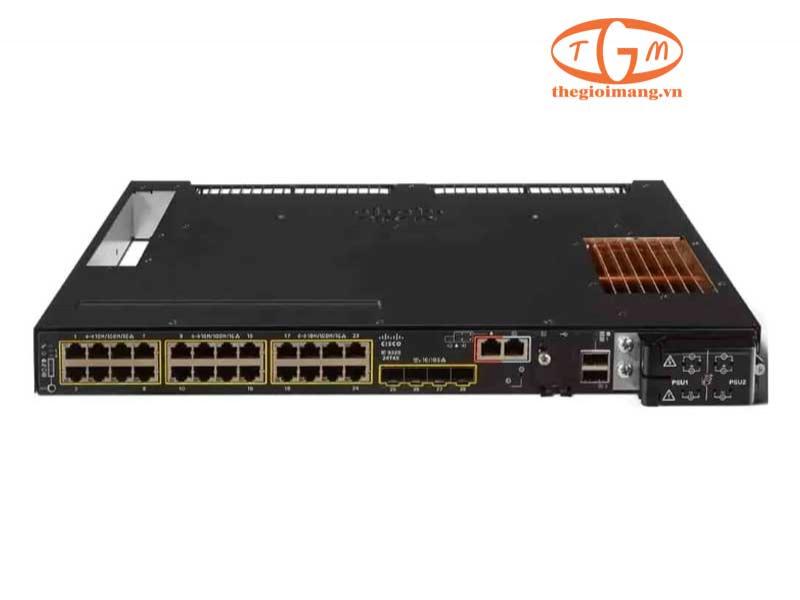

Cisco Catalyst IE-9320-24T4X-E là switch công nghiệp thuộc dòng Cisco Catalyst IE9300, được thiết kế cho các hệ thống Industrial Ethernet cần khả năng kết nối ổn định, hiệu suất cao và hoạt động trong môi trường công nghiệp khắc nghiệt. Thiết bị được trang bị tổng cộng 28 cổng, gồm 24 cổng Gigabit Ethernet RJ45 tốc độ 10/100/1000M và 4 cổng uplink 1/10G SFP+.

IE-9320-24T4X-E sử dụng giấy phép Network Essentials vĩnh viễn, cung cấp các tính năng Layer 2, Layer 3 cơ bản, QoS, bảo mật, quản lý và tự động hóa mạng. Thiết bị hỗ trợ Cisco StackWise với tối đa 4 thành viên, đồng thời tích hợp nhiều tính năng Industrial Ethernet như PROFINET, CIP, PTP, Modbus TCP và các cơ chế dự phòng công nghiệp.

Đặc điểm nổi bật Cisco Catalyst IE-9320-24T4X-E

Trang bị 28 cổng mạng, gồm 24 cổng Gigabit Ethernet RJ45 10/100/1000M cho kết nối thiết bị đầu cuối và 4 cổng uplink 1/10G SFP+ cho kết nối lên mạng phân phối hoặc backbone.
Sử dụng giấy phép Network Essentials vĩnh viễn, hỗ trợ các tính năng Layer 2, quản lý mạng, bảo mật, QoS và Layer 3 routing phù hợp với các hệ thống mạng công nghiệp.
Đạt forwarding rate 95.23 Mpps, forwarding bandwidth 64 Gbps và switching bandwidth 128 Gbps, đáp ứng nhu cầu xử lý lưu lượng mạng trong môi trường công nghiệp.
Hỗ trợ tối đa 24.000 địa chỉ MAC unicast, 4096 VLAN ID, 1024 VLAN hoạt động, 8192 IPv4 direct routes và tối đa 984 SVI, cho phép mở rộng hệ thống mạng với số lượng thiết bị lớn.
Hỗ trợ Layer 3 routing gồm Static Routing, OSPF với tối đa 1000 routes, OSPFv3, RIP và Policy-Based Routing (PBR), phù hợp cho các mạng công nghiệp cần phân chia và định tuyến giữa nhiều mạng.
Tích hợp nhiều cơ chế bảo mật như 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, PACL, VACL, RADIUS, TACACS+, SSH, HTTPS, AAA, MACsec-128 và TLS 1.3.
Hỗ trợ QoS với 802.1p, priority queuing, MQC, class-based shaping và marking, egress policing, egress queuing and shaping, Auto-QoS, DSCP và Low-Latency Queuing.
Hỗ trợ Cisco StackWise với tối đa 4 thành viên, cùng các cơ chế dự phòng Industrial Ethernet như REP, REP Fast, HSR, PRP, MRP, Fast MRP và PTP over PRP/MRP.
Hỗ trợ nhiều giao thức và công nghệ Industrial Ethernet như PROFINET, Common Industrial Protocol (CIP), PTP, GOOSE messaging, SCADA Protocol Classification, BFD, Modbus TCP, Cisco IOx và Layer 2 NAT.
Có 4 GB DRAM, 8 GB onboard flash memory, 2.5 GB user-accessible flash và hỗ trợ SD card 16 GB; thiết bị hoạt động từ -40°C đến 75°C tùy điều kiện lắp đặt, đạt chuẩn IP30 và có MTBF 651.580 giờ.

Ứng dụng thực tế Cisco Catalyst IE-9320-24T4X-E

Cisco Catalyst IE-9320-24T4X-E phù hợp triển khai tại nhà máy sản xuất, dây chuyền tự động hóa, hệ thống SCADA, trạm điện, hệ thống giao thông và các mạng Industrial Ethernet. Với 24 cổng Gigabit Ethernet và 4 uplink 1/10G SFP+, thiết bị có thể kết nối PLC, máy tính công nghiệp, camera, cảm biến và các thiết bị điều khiển, đồng thời cung cấp khả năng VLAN, QoS, định tuyến Layer 3, bảo mật và dự phòng mạng. Các tính năng PROFINET, CIP, PTP, Modbus TCP và GOOSE giúp IE-9320-24T4X-E phù hợp với nhiều hệ thống tự động hóa và điều khiển công nghiệp yêu cầu hoạt động ổn định trong điều kiện môi trường khắc nghiệt

Xem thêm

Thông số kỹ thuật

Model	IE-9320-24T4X-E
Hardware configurations
Total ports	28
Downlinks	24 ports 10/100/1000M RJ45
Uplinks (SFP/SFP+)	4 ports 1/10G
Software license	Network Essentials
Hardware specification
Hardware	4-GB DRAM 8-GB onboard flash memory
Removable storage	USB, SD card
Alarms	4 dry-contact alarm inputs 1 dry-contact Form-C relay alarm output
Console ports	1 RS-232 (via RJ-45), 1 Micro USB
Power inputs	Dual AC/DC power inputs
Cisco StackWise® ports	2 stacking ports
Physical configurations
Dimensions (H x W x D)	1.72 x 17.5 x 14.0 in. with PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H
Weight	9.5 lb (4.3 kg)
Mounting	Rack mount
Power consumption	35W
Performance and scalability features
Forwarding rate1	95.23 Mpps
Forwarding Bandwidth	64 Gbps
Switching bandwidth	128 Gbps (switching bandwidth is full-duplex capacity)
Number of queues / port	8 egress
Unicast MAC addresses3	24000
Internet Group Management Protocol (IGMP) multicast groups	1000
VLAN IDs	4096
Active VLANs	1024
IPv4 indirect routes3	7000
IPv4 direct routes	8192
IPv6 indirect routes3	3500
Spanning Tree Protocol (STP) instances	128
Access Control List (ACL) entries (port ACL [PACL], VLAN ACL [VACL], router ACL [RACL])	1536
DRAM	4 GB
Flash (user accessible)	2.5 GB
SD card capacity2	16 GB
SD Access Fabric Edge Support	Yes (32 VNs)
SGT/DGT policies	2000
IPv4 to SGT binding	10000
Maximum SVIs	984
SXP Sessions	200
GRE Tunnels	10
Number of Stack Members supported	4
Network Essentials license (perpetual)
Layer 2 switching	802.1Q, 802.1w, 802.1ab, 802.1s, 802.3ad, 802.3x, Per-VLAN Rapid Spanning Tree (PVRST+), Per-VLAN Spanning Tree (PVST+), Rapid PVST (RPVST), Remote Switched Port Analyzer (RSPAN), Switched Port Analyzer (SPAN), STP, Storm Control, VLAN Trunk Protocol (VTP) v2/v3, 802.1Q Tunneling, Layer 2 Protocol Tunneling (L2PT), Q-in-Q, Selective Q-in-Q, EtherChannel, VLAN Mapping, Loop Detection Guard
Multicast	IGMP v1/v2/v3, IGMP snooping, Multicast Listener Discovery (MLD) snooping
Management	WebUI, MIB, Simple Network Management Protocol (SNMP), syslog, Dynamic Host Configuration Protocol (DHCP) server, NETCONF, Embedded Event Manager (EEM), Cisco Plug and Play (PnP), Express Setup, Resilient Ethernet Protocol (REP) Zero Touch Provisioning (ZTP)
Security	DHCPv6 Guard, IP Source Guard, IPv6 Destination Guard, IPv6 Neighbor Discovery Multicast Suppress, IPv6 Router Advertisement (RA) Guard, IPv6 Snooping, IPv6 Source/Prefix Guard, IPv6 Neighbor Discovery Duplicate Address Detection, Full Flexible NetFlow, PACL, VACL, Network Edge Authentication Topology (NEAT), HTTPS, RADIUS, TACACS+, X.509v3, Secure Shell (SSH), DHCP Snooping, 802.1X, Client Information Signaling Protocol (CISP), Dynamic ARP Inspection (DAI), authentication, authorization, and accounting (AAA), Secure Copy Protocol (SCP), IEEE 802.1AE MACsec-128, TLS 1.3
Quality of Service (QoS)	802.1p, priority queuing, Modular QoS command-line interface (MQC), class-based shaping and marking, egress policing, egress queuing and shaping, Auto-QoS, Differentiated Services Code Point (DSCP) mapping and filtering, low-latency queuing
Layer 3 routing	Static routing, Open Shortest Path First (OSPF – 1000 routes), OSPFv3, Routing Information Protocol (RIP), Policy-Based Routing (PBR)
Industrial Ethernet	Locate Switch, Swap Drive, Generic Object-Oriented Substation Events (GOOSE) messaging, SCADA Protocol Classification, PTP1 (Default Profile, Power Profile 2011, Power Profile 2017), Network Time Protocol (NTP) to PTP, Bidirectional Forwarding Detection (BFD), PTP as refclock for NTP, PROFINET support, Common Industrial Protocol (CIP) Support, Cisco IOx support, Layer 2 Network Address Translation (L2 NAT), ModBus TCP, ERSPAN, Inter-Range Instrumentation Group (IRIG-B) Input and Output interface (B002, B003, B006, B007, B122, B123, B126, B127 timecode)2, Global Navigation Satellite System (GNSS)/Global Positioning System (GPS)2, dying gasp
Redundancy	REP rings, REP Fast, HSR3, PRP3, MRP, PTP over PRP3, MRP over Stacking4, Fast MRP, PTP over MRP
Automation	YANG, NETCONF, RESTCONF
Compliance specifications
Electromagnetic emissions	FCC 47 CFR Part 15 Class A
	EN 55032 Class A
	VCCI Class A
	AS/NZS CISPR 32 Class A
	CISPR 11 Class A
	CISPR 32 Class A
	ICES 003 Class A
	CNS15936
	EN 300 386
	EN 61000-3-2 Harmonic Current Emissions
	EN 61000-3-3 Voltage Fluctuations and Flicker
	KS C9832
Radio	EN 303 4132
Electromagnetic immunity	EN55024/EN5035
	CISPR 24/CISPR35
	KS C9835
	EN 61000-4-2 Electro Static Discharge
	EN 61000-4-3 Radiated RF
	EN 61000-4-4 Electromagnetic Fast Transients
	EN 61000-4-5 Surge
	EN 61000-4-6 Conducted RF
	EN 61000-4-8 Power Frequency Magnetic Field
	EN 61000-4-10 Oscillatory Magnetic Field
	EN 61000-4-11 AC Voltage Dips
	EN 61000-4-29 DC Voltage Dips
	EN 301 489-19 and -12
Industry standards	EN 61000-6-2 Industrial
	EN 61000-6-4 Industrial
	EN 61000-6-1 Light Industrial
	EN 61326 Industrial Control
	IEEE 1613:2009 Electric Power Stations Communications Networking
	IEC 61850-3 Electric Substations Communications Networking
	EN 50121-4
	EN 50121-3-2:2016 +A1:2019
	EN 50125-3:2003
	EN 50125-1:2014
	AREMA C&S Manual 2019 part 11.5.1 and 11.5.2
	IP30 (per EN60529)
	IEC 61850-9-3 (Power Utility Profile)
Safety standards and certifications	Information technology equipment:
	UL/CSA 60950-1
	EN 60950-1, CB to IEC 60950-1 with all country deviations
	UL/CUL 62368-1, CB to IEC62368-1 with country deviations
	NOM to NOM-019-SCFI (through partners and distributor)
	Industrial floor (control equipment):
	CB report and certificate to IEC 61010-2-201
	UL/CSA 61010-2-201
	CSA C22.2, No.142
	Hazardous locations:
	UL 121201 (Class l, Div 2, groups A-D)
	CSA 213 (Class l, Div 2, groups A-D)
	UL/CSA 60079-0, -7 (Class l, Zone 2, Gc/IIC)
	IEC 60079-0, -7 IECEx test report (Class l, Zone 2, Gc/IIC, ec)
	EN 60079-0, -7 ATEX certificate (Class l, Zone 2, Gc/IIC, ec)
Operating environment	Operating temperature:
	-40° to 75°C (-40° to 167°F) (blower-equipped cabinet)
	-40° to 60°C (-40° to 140°F) (sealed cabinet)3
	-40° to 70°C (-40° to 158°F) (vented cabinet)
	EN 60068-2-1
	EN 60068-2-2
	EN 61163
	Altitude:
	Up to 15,000 feet (4572 m) with no temperature derating
	Up to 40,000 feet (12,192 m) with temperature derating down to 25°C (77°F)
Storage environment	Temperature: -40° to 85°C (-40° to 185°F)
	Altitude: 15,000 feet (4572 m)
	IEC 60068-2-14
Humidity	Relative humidity of 5% to 95% noncondensing
	IEC 60068-2-3
	IEC 60068-2-30
Shock and vibration	IEC 60068-2-6 (Vibration)
	IEC 60068-2-27 (Shock)
	IEC 60068-2-31 (Shock)
	IEC 60068-2-32 (Shock)
	IEC 60068-2-64 (Vibration)
Corrosion	IEC 60068-2-52 (salt fog)2
Corrosion	IEC 60068-2-60 (flowing mixed gas)2
Warranty	Five-year limited hardware warranty on all IE9300 product IDs and all Industrial Ethernet (IE) power supplies. See more information in the Warranty section.
Certifications	IEC/ANSI/ISA-62443-4-1-2018
	ANSI/ISA-62443-4-2-2018, IEC-62443-4-2-2019
	FIPS 140-2
	USGv6-r1
	Ready Logo Version 5
	Common Criteria
	ODVA Industrial EtherNet/IP
	NEMA TS2:2021
Rated MTBF (hours)	651,580
