Hướng Dẫn Cấu Hình Tính Năng Loopback Detection Trên Cisco Catalyst 1200 & 1300

26/12/2025

1. Giới thiệu

Trong hệ thống mạng nội bộ (LAN), vòng lặp tầng 2 (Layer 2 Loop) là một trong những nguyên nhân phổ biến gây mất kết nối, nghẽn băng thông và broadcast storm. Tính năng Loopback Detection (LBD) trên switch Cisco Catalyst 1300 Series được thiết kế để phát hiện và tự động ngăn chặn các vòng lặp nội bộ này, giúp bảo vệ ổn định hoạt động của toàn bộ mạng.

2. Nguyên lý hoạt động của Loopback Detection

Loopback Detection hoạt động độc lập với Spanning Tree Protocol (STP), chủ yếu nhằm bảo vệ các Access Port hoặc cổng kết nối người dùng khỏi loop vật lý do cắm nhầm dây hoặc thiết bị trung gian gây ra.

Cơ chế hoạt động:

Switch định kỳ gửi gói tin Loop Detection ra mỗi port có bật tính năng LBD.
Nếu switch nhận lại gói tin này qua cùng port hoặc port khác trong cùng thiết bị, nó xác định có vòng lặp nội bộ (loop).
Port gây loop sẽ:
- Tự động bị shutdown (Error-Disabled)
- Gửi SNMP Trap và ghi log sự kiện
Nếu tính năng Auto Recovery được bật, sau một khoảng thời gian định sẵn, switch sẽ tự kích hoạt lại port và kiểm tra lại tình trạng loop.

3. Cấu hình Loopback Detection qua giao diện Web (Web GUI)

Bước 1: Truy cập giao diện quản trị

Mở trình duyệt và đăng nhập vào giao diện quản lý của switch.
Đường dẫn: Port Management → Loopback Detection Settings

Bước 2: Kích hoạt tính năng

Tick chọn Enable Loopback Detection để bật tính năng.
Cấu hình các tham số: Detection Interval: Chu kỳ kiểm tra loop (5–60 giây). → Mặc định: 30 giây.
Nhấn Apply để kích hoạt.

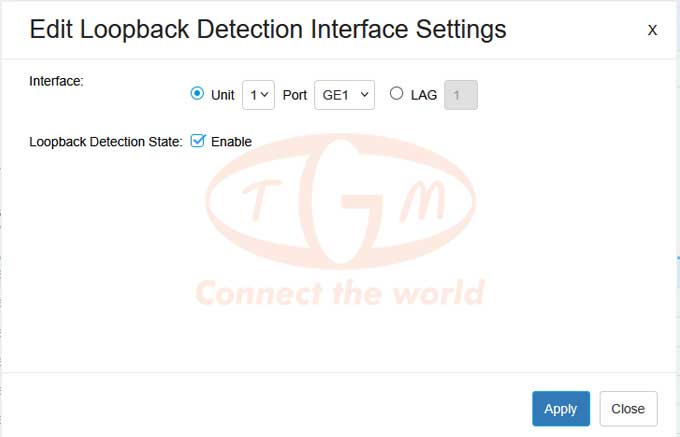

Bước 3: Áp dụng cho từng port

Chuyển đến mục: Port Management → Loopback Detection Interface Settings
Chọn các port cần bật tính năng LBD (thường là các access port, cổng người dùng, camera, AP, v.v.)
Tick Enable cho từng port.
Nhấn Apply để lưu.

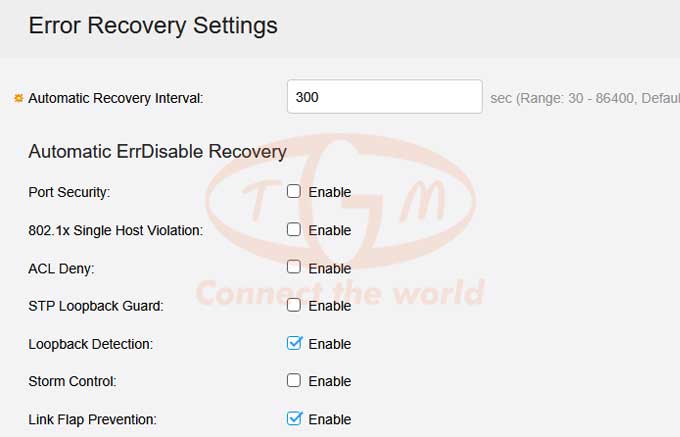

Bước 4: Bật tự phục hồi (Auto Recovery)

Đường dẫn: Port Management → Error Recovery Settings
Tại đây, tick chọn Enable Auto Recovery cho Loopback Detection.
Nhập thời gian chờ phục hồi ở mục Recovery Interval (giây) → Mặc định: 300 giây (5 phút)
Nhấn Apply → Save Configuration.

4. Lưu ý cấu hình

Mục	Khuyến nghị
Vị trí bật LBD	Chỉ nên bật trên Access Port hoặc Edge Port, không bật trên cổng uplink giữa các switch
Kết hợp với STP	LBD không thay thế STP, nên dùng song song để tăng độ an toàn
Auto Recovery	Chỉ bật khi mạng đã ổn định, để tránh việc port bật lại liên tục trong môi trường loop chưa khắc phục
Theo dõi log	Kiểm tra log hoặc SNMP Trap thường xuyên để phát hiện lỗi sớm

5. Kết luận

Tính năng Loopback Detection là giải pháp đơn giản nhưng cực kỳ hiệu quả để bảo vệ mạng nội bộ khỏi các vòng lặp tầng 2 ngoài ý muốn. Khi được cấu hình đúng cách và kết hợp cùng STP, nó giúp đảm bảo mạng doanh nghiệp vận hành ổn định, an toàn và không gián đoạn.
